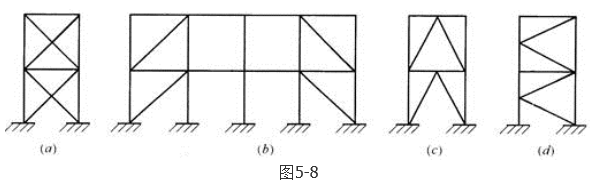

单选题 如图5-8所示，在地震区框架—支撑结构中不宜采用下列何种支撑？（）。
A.十字交叉支撑（图a）
B.对称布置的单斜杆支撑（图b）
C.人字形支撑（图c）
D.K形支撑（图d）
正确答案： D
答案解析: 《高层民用建筑钢结构设计规程》（JGJ99—98）第6.4.1条规定，高层建筑钢结构的中心支撑宜采用：十字交叉斜杆、单斜杆、人字形斜杆或V形斜杆体系。抗震设防的结构不得采用K形斜杆体系。分析图d中的K形斜杆支撑，支撑与柱相交，相当于在柱中施加了侧向推力，对柱子受力不利，容易造成受压斜杆失稳或受拉斜杆屈服，引起较大的侧向变形，使柱发生屈曲，甚至造成倒塌，因此在地震结构中不应使用。
【说明】新规范对于此条规定未改变。《高层民用建筑钢结构设计规程》（JGJ99—2015）第7.5.1条规定，高层民用建筑钢结构的中心支撑宜采用：十字交叉斜杆、单斜杆、人字形斜杆或V形斜杆体系。抗震设防的结构不得采用K形斜杆体系。分析图d中的K形斜杆支撑，支撑与柱相交，相当于在柱中施加了侧向推力，对柱子受力不利，容易造成受压斜杆失稳或受拉斜杆屈服，引起较大的侧向变形，使柱发生屈曲，甚至造成倒塌，因此在地震结构中不应使用。
