如图1-5-114所示，对图Ⅰ和图Ⅱ所示结构，以下论述正确的是（）。 -焚题库

如图1-5-114所示，对图Ⅰ和图Ⅱ所示结构

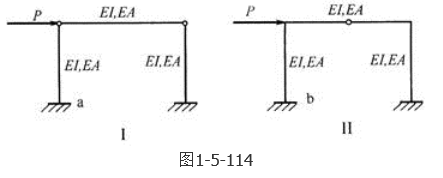

单选题 如图1-5-114所示，对图Ⅰ和图Ⅱ所示结构，以下论述正确的是（）。

A.M_ab，方向相同

B.M_ab，方向相反

C.M_a>M_b，方向相同

D.M_a>M，方向相反

正确答案： C

登录查看解析进入题库练习

答案解析:
Ⅰ图是一次超静定结构，Ⅱ图是2次超静定结构。超静定次数越高，其弯矩越小，故M_a>M_b，由于两者都是反对称结构，对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。注意：轴力和弯矩是对称内力，剪力是反对称内力。故其弯矩都是反对称的，根据剪力的方向可判断低端弯矩都在左侧，方向相同。

相关知识：第五节　超静定结构
