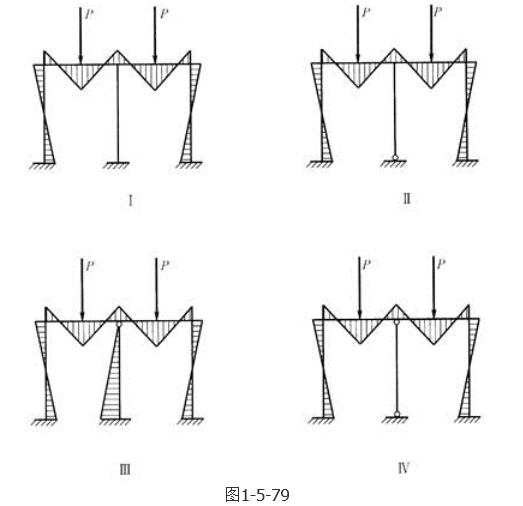

图1-5-79所示刚架的弯矩图正确的为（）。

单选题 图1-5-79所示刚架的弯矩图正确的为（）。

A.Ⅰ、Ⅲ

B.Ⅱ、Ⅲ

C.Ⅲ、Ⅳ

D.Ⅰ、Ⅱ、Ⅳ

正确答案： D

答案解析: 对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零。对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。注意：轴力和弯矩是对称内力，剪力是反对称内力。图示刚架为双跨对称结构，受对称荷载作用。根据对称性，可知其弯矩图均应是对称的，故Ⅲ图不正确，其余三个图是正确的。

相关知识：第五节　超静定结构
