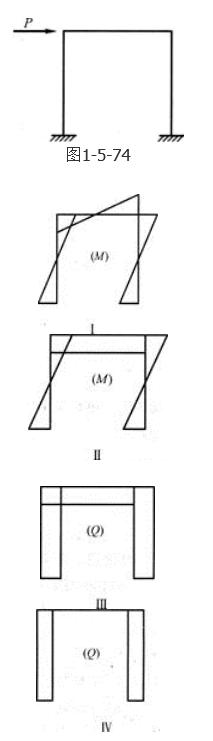

单选题 图1-5-74所示的结构在水平荷载作用下，试问下列哪－组内力正确（提示：结构自重不计）？（）。

A.Ⅰ、Ⅲ

B.Ⅰ、Ⅳ

C.Ⅱ、Ⅲ

D.Ⅱ、Ⅳ

正确答案： A

答案解析: 对称结构在反对称荷载作用下，其内力和位移都是反对称的，且在对称轴上对称的多余力为零。图示结构对称，荷载反对称。所以弯矩图反对称，剪力图正对称。横梁内有剪力，弯矩图应为斜线。

相关知识：第五节　超静定结构
