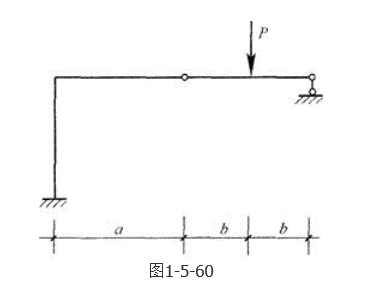

单选题 图1-5-60所示结构在外力P作用下，取用下列何值可使最大正负弯矩值相等？（）。

A.a=b

B.a=b

C.a=2b

D.a=4b

正确答案： B

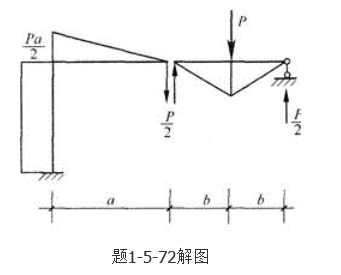

答案解析: 首先分析P力作用的横梁的平衡，由对称性可知中间铰链的相互作用力为，横梁的最大正弯矩为。再分析左边刚架的受力和弯矩图，可知其最大负弯矩值的大小为。最后令最大正负弯矩值相等，得到a=b。

相关知识：第五节　超静定结构
