单选题 图1-5-59所示结构中杆a的内力N_a（kN）应为下列何项？（）。

A.N_a=0

B.N_a=10（拉力）

C.N_a=10（压力）

D.N_a=10（拉力）

正确答案： B

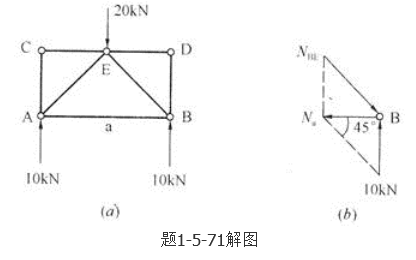

答案解析: 由解图（a）中可知，此结构为对称结构受对称荷载作用，故支座反力F_A=F_B=10kN。由桁架结构中的零杆判别法可知C、D两节点为无荷载作用的两杆节点，故CA、CE、DB、DE这4根杆均为零杆。在解图（b）中取B为节点，根据图（b）中的三角形比例关系可知N_a＝10kN（拉力）。
