图1-5-42所示结构的几何组成为（）。

单选题 图1-5-42所示结构的几何组成为（）。

A.常变体系

B.瞬变体系

C.无多余约束几何不变体系

D.有多余约束几何不变体系

正确答案： C

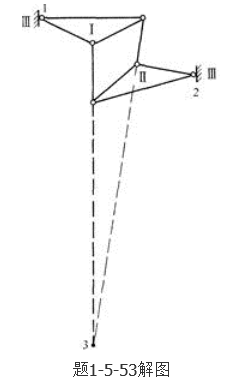

答案解析: 依据三刚片原则，把上边三角形看作刚片Ⅰ，把下边三角形看作刚片Ⅱ，把大地看作刚片Ⅲ，而把连接刚片Ⅰ和Ⅱ的两根杆看作一个虚铰3，和左、右两个铰共同组成一个三铰结构。铰1、铰2、铰3三个铰不在同一直线上，由三刚片原则可知，结构为无多余约束的几何不变体系。

相关知识：第五节　超静定结构
