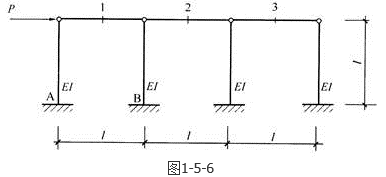

单选题 图1-5-6所示排架结构的横杆刚度无穷大，在外力P作用下杆2的轴力为下列何值？（）。

A.P

B.P/2

C.P/3

D.P/4

正确答案： B

答案解析: 排架结构各部分所产生的内力大小与其刚度大小成正比。用截面法将结构从杆2断开，左右两部分刚度相等，其受力也应相等，外荷载P按1:1比例分配给左右两部分，每部分受力都是P/2，即杆2的轴力为P/2。

相关知识：第五节　超静定结构
