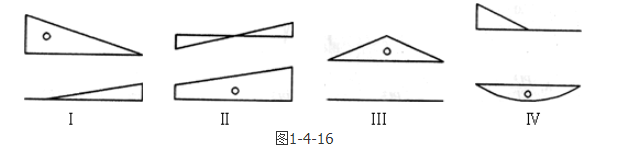

单选题 如图1-4-16所示，用图乘法求位移，求得位移为零的是（）。

A.Ⅰ、Ⅱ

B.Ⅱ、Ⅲ

C.Ⅲ、Ⅳ

D.Ⅰ、Ⅳ

正确答案： B

答案解析: Ⅱ图为一图形心对应另一直线图坐标为零。Ⅲ图为一图形心对应另一图形直线坐标也为零，故Ⅱ、Ⅲ图乘为零。虽然Ⅰ、Ⅳ图形心对应另一直线图坐标也为零，但直线图为折线，不符合图乘法条件，故不为0。Ⅰ、Ⅳ图的图乘法应该从折线的折点处开始起算。

相关知识：第四节　图乘法求位移
