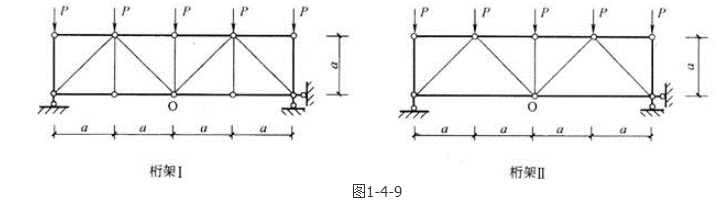

单选题 图1-4-9所示桁架Ⅰ、Ⅱ各杆件EA相同，对下弦中点O的位移△Ⅰ、△Ⅱ，以下说法正确是（）。
A.△Ⅰ>△Ⅱ
B.△Ⅰ<△Ⅱ
C.△Ⅰ＝△Ⅱ
D.无法判别
正确答案： C
答案解析: 零杆的判别方法包括：①两杆节点A上无荷载作用时（题1-4-9解图a），则该两杆的内力都等于零，
=
=0；②三杆节点B上无荷载作用时（题1-4-9解图b），如果其中有两杆在一直线上，则另一杆必为零杆，
=0。
桁架Ⅰ与桁架Ⅱ结构尺寸、支座与荷载完全相同，桁架Ⅰ比桁架Ⅱ就多了左、右两根竖杆。由零杆的判别方法知这两杆都是零杆，不受力，故两桁架下弦中点O的位移相同。
