图1-4-4所示桁架的杆件长度和材质均相同。K点的竖向位移最小的是（）。 -焚题库

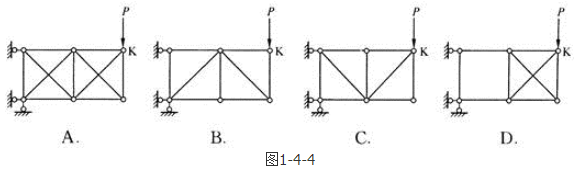

图1-4-4所示桁架的杆件长度和材质均相同。

单选题 图1-4-4所示桁架的杆件长度和材质均相同。K点的竖向位移最小的是（）。

A.A

B.B

C.C

D.D

正确答案： A

登录查看解析进入题库练习

答案解析: 图示桁架为右侧悬臂、左侧简支的结构，K点的位移与结构的几何组成有关。结构的位移随结构约束的增强不断减小。几何组成相似、杆件长度和材质均相同的结构其竖向位移超静定结构最小，静定结构次之，几何可变体系最大。B、C结构为静定结构，D结构为几何可变体系；A结构是两次超静定结构，承受同样的荷载时，变形较小。

相关知识：第四节　图乘法求位移
