图1-3-105所示结构，z点处的弯矩为下列何值？（）。 -焚题库

图1-3-105所示结构，z点处的弯矩为下列

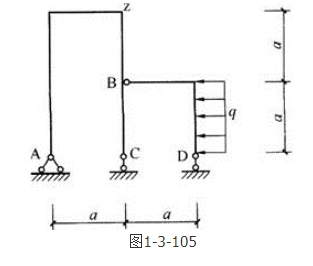

单选题 图1-3-105所示结构，z点处的弯矩为下列何值？（）。

正确答案： B

答案解析: 因为右边的附属结构，只有竖直链杆，不能承担水平荷载，故水平方向的荷载通过铰B传给主体部分，而B处是一个铰接点，无法传递弯矩所以右边只有水平方向荷载被传递到了左边主体结构。受力分析可从中间铰B断开，分别画出ABC和BD的受力图。

由BD杆的平衡可知，，。由ABC杆右边竖杆计算Z点弯矩，M_Z=F_BX·a=qa²。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
