结构在图1-3-69所示荷载作用下，弯矩图和

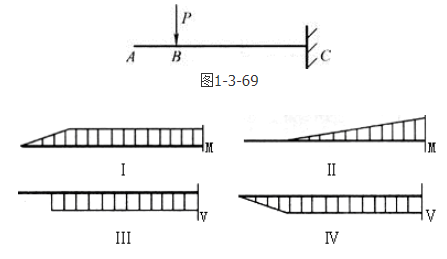

单选题 结构在图1-3-69所示荷载作用下，弯矩图和剪力图正确的是（）。

A.Ⅰ、Ⅲ

B.Ⅰ、Ⅳ

C.Ⅱ、Ⅲ

D.Ⅱ、Ⅳ

正确答案： C

登录查看解析 进入题库练习

答案解析: AB段上无荷载作用，内力为零；故图Ⅰ和图Ⅳ均不正确。在荷载P的作用下，悬臂梁BC上弯矩图为斜直线，而剪力图应为平直线。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
