以下结构的弯矩图正确的是（）。

单选题 以下结构的弯矩图正确的是（）。

正确答案： A

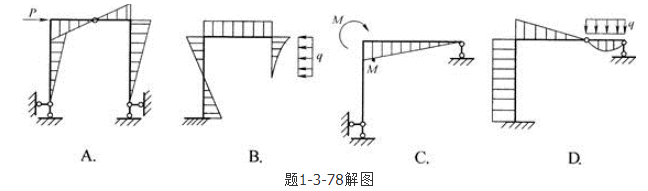

答案解析: 首先对各刚架进行受力分析，画出各刚架的受力图。再由外力和弯矩图的关系，可知只有A图的弯矩图是正确的，如题1-3-78解图所示。B图中均布荷载段，弯矩图应为曲线；C图中刚节点处弯矩不平衡；D图中结构整体无水平荷载作用，所以底部支座水平力为零，竖直段弯矩不变。依据以上三条规则，可以快速判断B、C、D错误。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
