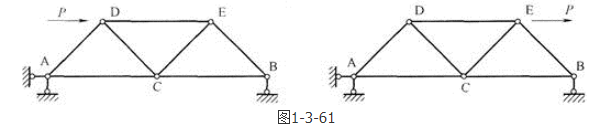

单选题 同一桁架在图1-3-61所示两种不同荷载作用下，哪些杆件内力发生变化？（）。

A.仅DE杆

B.仅CD、CE、DE杆

C.仅AD、BE、DE杆

D.所有杆件

正确答案： A

答案解析: 图示两种不同荷载大小、方向、作用线相同，所以产生的支座A、B的反力也相同，根据A、B两点的受力平衡，可以得到AC、AD、BC、BE四杆的受力也相同。再由节点C计算的CD、CE两杆的内力也是相同的。区别仅为DE杆受力发生变化，左图中DE杆受压，由图中DE杆受拉。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
