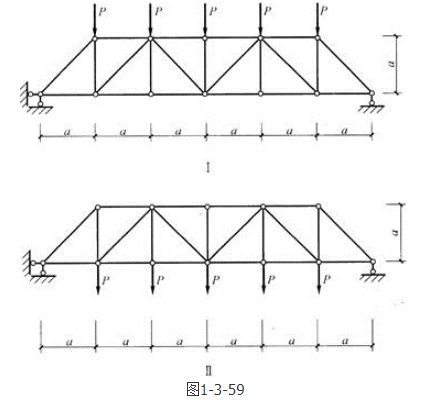

单选题 对图1-3-59所示结构Ⅰ、Ⅱ，以下说法错误的是（）。

A.Ⅰ、Ⅱ上弦杆受力完全相同

B.Ⅰ、Ⅱ下弦杆受力完全相同

C.Ⅰ、Ⅱ竖腹杆受力完全相同

D.Ⅰ、Ⅱ斜腹杆受力完全相同

正确答案： C

答案解析: 图示结构I、Ⅱ中竖腹杆受力显然不同。例如中间一根竖腹杆，Ⅰ图中受力为﹣P，而Ⅱ图中受力为零。在分析弦杆受力时，应用截面法，能够很容易得到图Ⅰ、Ⅱ中虽然P的作用位置发生变化，但是弦杆受力并不受影响。同理可得Ⅰ、Ⅱ斜腹杆受力也完全相同。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
