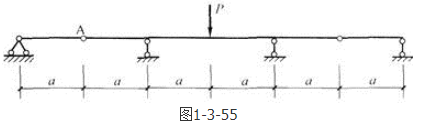

单选题 图1-3-55所示结构中，当作用荷载P时，A点的变形特征为下列何项？（）。

A.A点不动

B.A点向上

C.A点向下

D.A点向右

正确答案： B

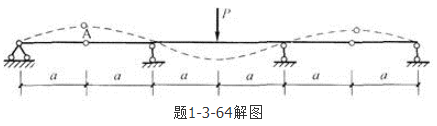

答案解析: 图示结构由受力分析可知，中间一段梁的受力相当于一个两端外伸梁在中间受集中力作用。由于外伸梁是一个连续的整体，在中间受向下的力时，外伸端点自然是向上的变形，如解图中虚线所示。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
