图1-3-54所示结构中，当作用荷载P时，A点的变形特征为下列何项？（）。 -焚题库

图1-3-54所示结构中，当作用荷载P时，A

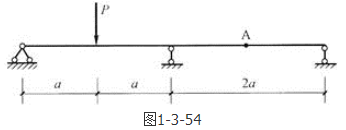

单选题 图1-3-54所示结构中，当作用荷载P时，A点的变形特征为下列何项？（）。

A.A点不动

B.A点向上

C.A点向下

D.A点向左

正确答案： B

答案解析: 图示结构中由受力分析可知，右边梁的受力相当于一个外伸梁在外伸端受集中力作用。由于外伸梁是一个连续的整体，外伸端受向下的力时，A点自然是向上变形，如解图中虚线所示。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
