单选题 图1-3-52所示结构中杆a的内力N（kN）应为下列何项？（）。
A.Na＝0
B.Na＝10（拉力）
C.Na＝10（压力）
D.Na＝10
（拉力）
正确答案： B

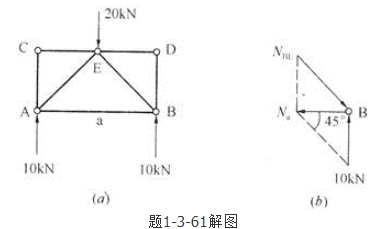

答案解析: 由解图（a）中可知，此结构为对称结构受对称荷载作用，故支座反力FA＝FB＝10kN。零杆判别方法包括：①两杆节点A上无荷载作用时（题1-3-61解图a），则该两杆的内力都等于零，
。②三杆节点B上无荷载作用时（题1-3-61解图b），如果其中有两杆在一直线上，则另一杆必为零杆，N3=0。由桁架结构中的零杆判别法可知C、D两节点为无荷载作用的两杆节点，故CA、CE、DB、DE这4根杆均为零杆。在解图（b）中取B为节点，根据图（b）中的三角形比例关系可知Na＝10kN（拉力）。
