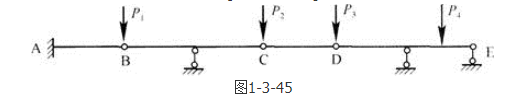

单选题 图1-3-45所示结构在荷载作用下。AB杆内力与下列哪些外力有关？（）。

A.P₁

B.P₁、P₂

C.P₁、P₂、P₃

D.P₁、P₂、P₃、P₄

正确答案： B

答案解析: 首先分析CD杆的受力，可知CD杆受力一定为零，否则CD杆不能平衡。这样CD杆作为零杆可以去掉。因此左右两边都成了静定梁，因此右边的两个力P₃、P₄与AB杆内力无关。而作用在B、C两点上的力P₁、P₂通过B点的联系会影响AB杆的内力。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
