单选题 图1-3-21所示结构在外力q作用下，下列弯矩图何项正确？（）。

正确答案： C

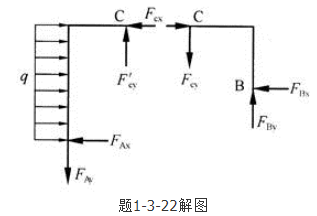

答案解析: 首先求支座反力，取整体为研究对象，对A点取矩，列平衡方程，然后从中间铰点处截开，取右半部分结构分析，对铰点C取矩，。
由于外荷载向右，故支座A、B的水平反力必向左，两根竖杆的弯矩图要画在杆的右侧。再由C点作用力和反作用力的反对称性，可知横梁上的剪力大小和符号不变，弯矩图应为一条斜直线。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
