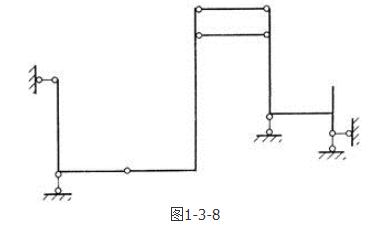

下列图1-3-8所示结构属于何种体系？（）。

单选题 下列图1-3-8所示结构属于何种体系？（）。

A.无多余约束的几何不变体系

B.有多余约束的几何不变体系

C.常变体系

D.瞬变体系

正确答案： A

答案解析: 图示结构右边的L形杆通过简支连在大地上共同作为刚片Ⅰ，中间的L形杆作为刚片Ⅱ，左边的L形杆作为刚片Ⅲ，通过铰1（左边两根链杆的交点）、铰2（中间铰）、铰3（上边两根平行杆在无穷远处形成的虚铰）相连，组成一个三铰结构，且三铰不在同一直线上，平行链杆不与另外两铰连线平行。由三刚片原则可知结构是无多余约束的几何不变体系。

相关知识：第三节　静定结构的受力分析、剪力图与弯矩图
