下列四个静定梁的荷载图中，哪一个产生图示弯矩

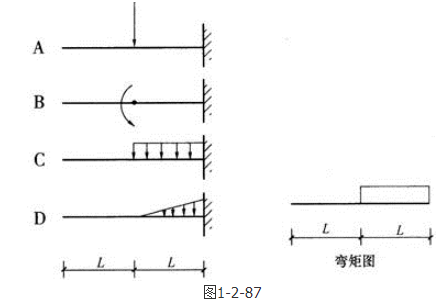

单选题 下列四个静定梁的荷载图中，哪一个产生图示弯矩图？（）。

A.A

B.B

C.C

D.D

正确答案： B

登录查看解析 进入题库练习

答案解析: 从弯矩图中可见，弯矩图为直线，无均布荷载的作用；集中力偶作用处，M图有突变，突变值等于该集中力偶值，跨中截面上有弯矩的突变，应有集中力偶作用。

相关知识：第二节　静定梁的受力分析、剪力图与弯矩图
