比较图1-2-67所示有相同水平跨度但支座方向不同的简支梁，在受到同样的均布荷载作用下，两简支梁跨中弯矩相比（）。 -焚题库

比较图1-2-67所示有相同水平跨度但支座方

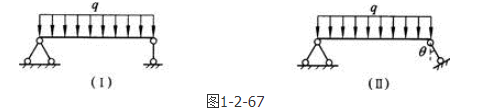

单选题 比较图1-2-67所示有相同水平跨度但支座方向不同的简支梁，在受到同样的均布荷载作用下，两简支梁跨中弯矩相比（）。

A.Ⅰ结构跨中弯矩大

B.Ⅱ结构跨中弯矩大

C.一样大小

D.不能确定

正确答案： C

答案解析: 在竖向荷载作用下支座的竖向反力相同。两者的区别在于Ⅰ结构梁中无轴向力，Ⅱ结构梁中将产生轴向力。左右两结构的左支座反力都相等，所以直接求跨中截面弯矩可得弯矩是相等的。

相关知识：第二节　静定梁的受力分析、剪力图与弯矩图
