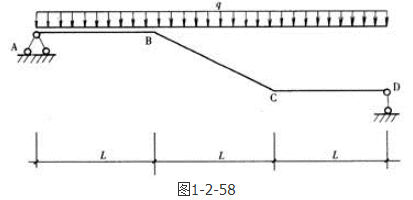

单选题 图1-2-58所示结构中，杆件BC处于哪一种受力状态？（）。

A.只受剪力

B.只受弯矩

C.同时受弯矩、剪力

D.同时受弯矩、剪力和轴力

正确答案： D

答案解析: 考虑整体平衡，先求支座反力，设右边支座反力F_B向上。根据平衡方程ΣM_A=0，求得F_B，根据ΣF_Y=0，求得左边支座反力F_A，然后把BC段截开，可以求出BC段中的内力有轴力、剪力和弯矩。

相关知识：第二节　静定梁的受力分析、剪力图与弯矩图
