图1-2-28所示梁支座B处左侧截面的剪力为（）。 -焚题库

图1-2-28所示梁支座B处左侧截面的剪力为

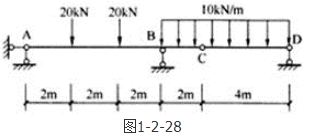

单选题 图1-2-28所示梁支座B处左侧截面的剪力为（）。

A.－20kN

B.－30kN

C.－40kN

D.－50kN

正确答案： B

登录查看解析进入题库练习

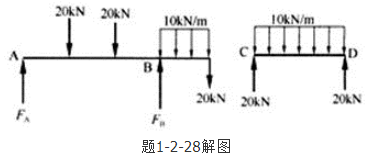

答案解析: 从中间铰链处断开，分别画出AC杆和CD杆的受力图如右。首先分析CD杆的受力。根据对称性可知C、D两端的支反力相等，都等于20kN。再分析AC杆的受力，由∑M_A＝0：F_B×6＝20×2＋20×4＋20×8＋（10×2）×7，可得到F_B＝70kN。用直接法求V_B左＝10×2+20－70＝-30kN。

相关知识：第二节　静定梁的受力分析、剪力图与弯矩图
