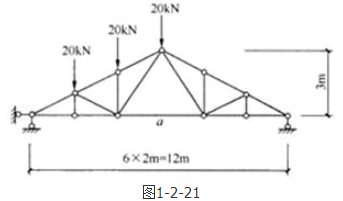

图1-2-21所示桁架a杆的内力为（）。
单选题 图1-2-21所示桁架a杆的内力为（）。

A.60kN

B.40kN

C.20kN

D.0kN

正确答案： B

登录查看解析 进入题库练习

答案解析: 首先考虑整体平衡求支反力，设支座反力竖直向上，由平衡方程∑MA＝0，即FB×12＝20×2+20×4+20×6，得FB＝20kN。然后用截面法将结构从中间铰链和杆a处截开，取截面右半边为研究对象，画出受力图（如解图所示）。由∑MC＝0可得：，得Fa＝2FB＝40kN。


相关知识：第二节　静定梁的受力分析、剪力图与弯矩图
