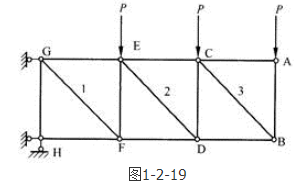

单选题 图1-2-19所示桁架中斜杆1、2和3受何力作用？（）。
A.均受拉力
B.均受压力
C.2和3受拉力，1受压力
D.1和2受拉力，3受压力
正确答案：
A
登录查看解析
进入题库练习

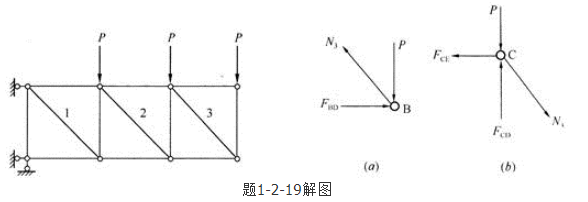

答案解析: 首先分析A点受力，可知AB杆受压力P，AC杆为零杆。再分析节点B，画出B点的受力图如解图（a），可知N3为拉力。再分析节点C，画出C点的受力图如解图（b），可知CD杆受压力。以同样的方法分析节点D、节点E、节点F，可知杆2、杆1均受拉力。用截面法，分别作贯穿斜杆1、2、3的截面，取截面右边分析，由竖向力平衡，可以快速得到三个斜杆均受拉力。
相关知识：第二节 静定梁的受力分析、剪力图与弯矩图
