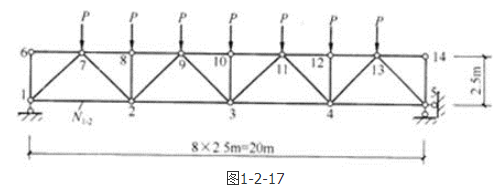

单选题 图1-2-17所示简支铰接钢桁架，其计算跨度l0＝20m，桁架高度h＝2.5m，该桁架节点7～13均作用集中力P=100kN，则桁架下弦杆1-2的轴力N1-2为多少？（）。

A.350kN

B.400kN

C.450kN

D.500kN

正确答案： A

登录查看解析进入题库练习

答案解析: 根据结构的对称性，可知左右两边的支座反力相等，都等于P＝350kN。再由零杆判别法：①两杆节点A上无荷载作用时，则该两杆的内力都等于零，=0；②三杆节点B上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆，N₃=0。得到杆6-1和6-7为零杆，可以去掉。取节点1为研究对象，画出节点1的受力图，如解图所示。根据三角形的比例关系，可知N₁₂=350kN（拉力）。此题还可用截面法，画一个截面①，截断最左边横杆和杆，取截面左边做受力分析。对节点7取矩。

相关知识：第二节　静定梁的受力分析、剪力图与弯矩图
