当前位置：图1-2-14所示结构中，杆a的轴力为何值（
单选题 图1-2-14所示结构中，杆a的轴力为何值（）。
A.0
B.10kN（拉力）
C.10kN（压力）
D.10
kN（拉力）
正确答案： B

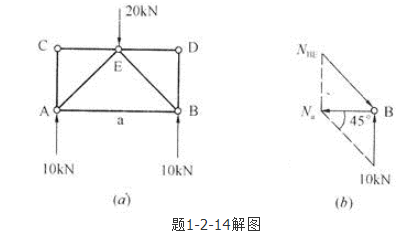

答案解析: 由题解图(a)中可知，结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。图示结构为对称结构受对称荷载作用，故支座反力FA＝FB＝10kN。桁架结构中的零杆判别法，两杆节点上无荷载作用时，则该两杆的内力都等于零，
；可知C、D两节点为无荷载作用的两杆节点，故CA、CE、DB、DE这4根杆均为零杆。由E点受力平衡方程，易求出EB杆轴力大小为10
kN（压力），在解图（b）中取B节点为隔离体，根据图（b）中的三角形比例关系可知Na＝10kN（拉力）。
相关知识：第二节 静定梁的受力分析、剪力图与弯矩图
