图1-2-12所示结构在P作用下，杆a的轴力

单选题 图1-2-12所示结构在P作用下，杆a的轴力为以下何值（拉力为正）？（）。

A.P

B.-P

D.-

正确答案： A

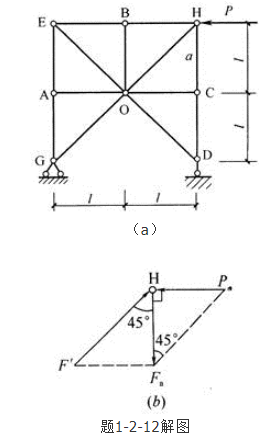

答案解析: 如解图（a）所示依次考察A、B、C、D、O、E各点，根据桁架结构的零杆判别法，可知除HC、CD、HO、OG这4根杆之外各杆均为零杆。取节点H，画H点受力图如解图（b）所示。根据三角形比例关系，可知（拉力）。
（a）

相关知识：第二节　静定梁的受力分析、剪力图与弯矩图
