当前位置：图1-2-10所示桁架a杆的轴力为以下何值？

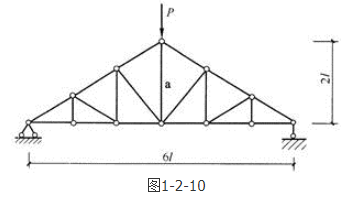

单选题 图1-2-10所示桁架a杆的轴力为以下何值？（）。
A.P
B.-P
C.-P/2
D.0
正确答案： D
答案解析: 零杆判别法包括：①两杆节点上无荷载作用时，则该两杆的内力都等于零，N1=N2=0；②三杆节点B上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆，N3=0。③“X”形节点，其中N1=N2（受拉或受压），N3=N4（受拉或受压）。④“K”形节点，其中N1=-N2，属于反对称的受力特点。

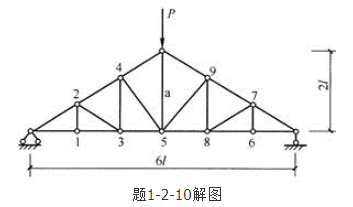

根据桁架结构的零杆判别法，无外力作用的T形杆节点，若其中两杆在一直线上，则不共线一杆必为零杆，而共线的两杆内力相等且性质相同(同为拉力或压力)。依次考察1、2、3、4点，可知1-2杆，2-3杆，3-4杆，4-5杆为零杆。同理可知6-7杆，7-8杆，8-9杆，9-5杆也为零杆，最后考察5点，可知a杆也是零杆，轴力为零。
