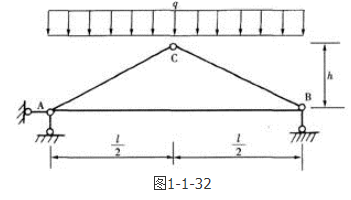

单选题 结构所受荷载如图1-1-32所示。拉杆AB的拉力是多少？（）

正确答案： A

答案解析: 首先进行整体受力分析，此结构体系只受竖直方向的力，故水平支座链杆反力为0。可视为对称结构。而结构对称，荷载对称，支反力也应是对称的，即R_A=R_B=ql/2，方向向上。杆AB为二力杆，从C处用截面法截断后，AB中只有轴力，取半个结构为研究对象，对C点取矩，∑M_C＝0，即ΣM_C＝0：R_B×l/2=F_AB×h＋（1/2）×q×（l/2）²，计算得：F_AB＝ql²/（8h）（拉力）。

相关知识：第一节　静力学基本知识和基本方法
