图1-1-23所示结构，杆I的内力为下列何值？（） -焚题库

图1-1-23所示结构，杆I的内力为下列何值

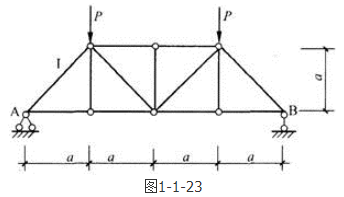

单选题 图1-1-23所示结构，杆I的内力为下列何值？（）

A.压力Ｐ

B.拉力P

C.压力P

D.拉力P

正确答案： A

答案解析: 首先根据整体平衡，此结构体系只受竖直方向的力，故水平支座链杆反力为0。可视为对称结构。而结构对称，荷载对称，支反力也应是对称的，可知R_A=R_B=P（向上）。用节点法，画出A点的受力图如右图所示。由平行四边形的三角形比例关系可知，F₁=P（压力）。

相关知识：第一节　静力学基本知识和基本方法
