图1-1-15所示结构中零杆数应为下列何值？

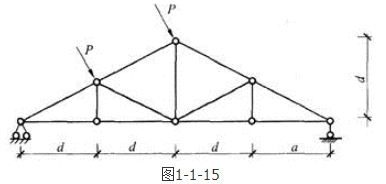

单选题 图1-1-15所示结构中零杆数应为下列何值？（）

A.1

B.2

C.3

D.4

正确答案： C

答案解析: 零杆判别方法包括：①两杆节点A上无荷载作用时（题1-1-16解图（a）），则该两杆的内力都等于零，N₁=N₂=0。②三杆节点B上无荷载作用时（题1-1-16解图（b）），如果其中有两杆在一直线上，则另一杆必为零杆，N₃=0。根据零杆判别方法包括法可知，左、右两个竖杆和右边的斜杆为零杆。

相关知识：第一节　静力学基本知识和基本方法
