图1-1-12所示结构中零杆数应为下列何值？（） -焚题库

图1-1-12所示结构中零杆数应为下列何值？

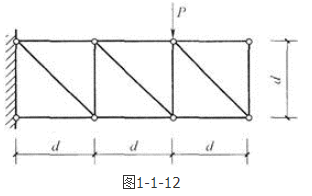

单选题 图1-1-12所示结构中零杆数应为下列何值？（）

A.2

B.3

C.4

D.5

正确答案： D

登录查看解析进入题库练习

答案解析: 在桁架的计算中，有时会遇到某些杆件内力为零的情况。这些内力为零的杆件称为零杆。出现零杆的情况可归结如下：①两杆节点上无荷载作用时，则该两杆的内力都等于零；②三杆节点上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆。根据零杆判别法和二元体原则可知：图示结构右端4根杆均为零杆，对力的作用节点分析，由于无水平方向外力，所以该节点左侧一根上弦杆也是零杆。

相关知识：第一节　静力学基本知识和基本方法
