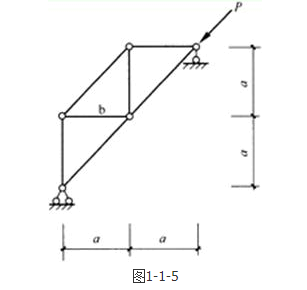

单选题 图1-1-5所示结构中。杆b的内力N_b应为下列何项数值？（）

A.N_b=0

B.N_b=P/2

C.N_b=P

D.N_b=P

正确答案： A

登录查看解析进入题库练习

答案解析: 解法一：由整体平衡可知B点的反力为零。由B点的平衡可知N_BC=0，然后由C点平衡可知N_CD=N_CE=0，最后由D点平衡可知N_DA=N_b=0。
解法二：桁架结构中的零杆判别法包括：①两杆节点A上无荷载作用时，则该两杆的内力都等于零，N₁=N₂=0；②三杆节点B上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆，N₃=0。根据B零杆判别方法，依次对B、C、D点分析可知N_DA=N_b=0。

相关知识：第一节　静力学基本知识和基本方法
