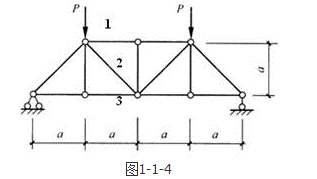

图1-1-4所示结构，杆1的内力为下列何值？

单选题 图1-1-4所示结构，杆1的内力为下列何值？（）

A.拉力

B.压力

C.拉力P

D.压力P

正确答案： D

登录查看解析进入题库练习

答案解析: 根据对称结构在正对称荷载作用下，其内力和位移都是正对称的，且在对称轴上反对称的多余力为零。首先由整体结构的对称性和竖直方向上静力平衡可求出支座反力F_A=F_B=P（↑），其次从1、2、3杆截断，取左半部如解图所示。对C节点取距可得：∑M_C=0，N₁a+Pa-P·2a=0，可得N₁=P（压力）。

相关知识：第一节　静力学基本知识和基本方法
