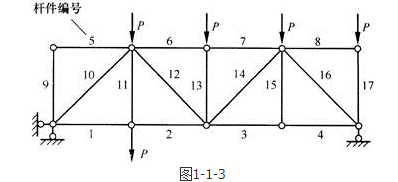

图1-1-3所示桁架零杆判定全对的是（）。

单选题 图1-1-3所示桁架零杆判定全对的是（）。

A.5、8、9、15

B.5、9、11、13

C.9、11、15、17

D.无零杆

正确答案： A

答案解析: 桁架结构中的零杆判别法包括：①两杆节点A上无荷载作用时，则该两杆的内力都等于零，N₁=N₂=0；②三杆节点B上无荷载作用时，如果其中有两杆在一直线上，则另一杆必为零杆，N₃=0。由零杆判别法可知5、9、15为零杆。同时右上角节点也是一个三力节点，可视为三杆节点，所以水平方向力为零，则水平杆8也是零杆。

相关知识：第一节　静力学基本知识和基本方法
