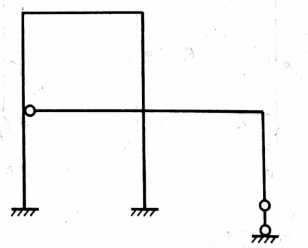

如图所示，体系的超静定次数为（）。

单选题 如图所示，体系的超静定次数为（）。

A.5

B.6

C.7

D.8

正确答案： B

答案解析: B，将两杆和大地作为3个钢片进行分析，“门形”钢片与大地多3个约束，后面杆件与大地和“门形”钢片以一铰一杆一固定连接，因此又多3个约束，故体系的超静定次数为6。

注意：由于两杆件已刚接，所以看成是一个整体，自由度为3，如图，约束为9个，所以超静定次数为6

相关知识：第三章、建筑力学
