2024年二级注册建筑师《建筑结构与详图[作图]》模拟试卷（三）
- 年份：2024年
- 类型：模拟试题
- 总分：120.00分
- 时长：210分钟
- 题量：3
- 做题人数：0人
APP
做题
做题
手机在线做题
题型介绍
一、作图题（共3题，每题40分。
-
厨房、卫生间排水设计
（1）设计条件。

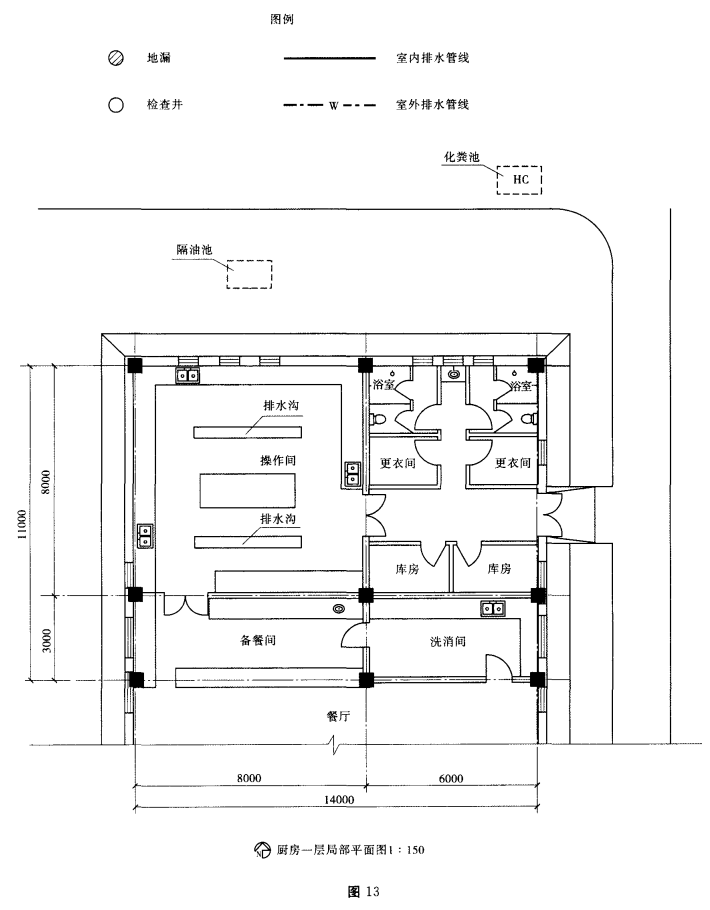

某快餐厅厨房一层局部平面及场地见图13，场地中已给出隔油池和化粪池位置，室外排水
管线应位于建筑北侧并连接到化粪池。
（2）作图要求。
①在已给平面中按图例绘制所需的地漏和室内排水管线。
②在建筑北侧室外按图例绘制检查井和室外排水管线。【正确答案-参考解析】：参加考试可见
