幼儿园总平面设计
（1）设计条件。
某住宅小区处于气候夏热冬冷地区，属建筑气候ⅢB区。小区内有幼儿园预留场地，该场地周边建有多、高层住宅五栋。规划提供了周边住宅在该场地冬至日的日照图和建筑退让要求，见图18。

拟在该场地内设计一座单层三班幼儿园，其主入口应靠近小区主入口道路。
（2）作图要求。
a.在日照图上用细实线画出该幼儿园冬至日最低日照要求线；
b.按提供的功能关系示意图和单元平面图，在限定范围内布置幼儿园的平面并标注主入口和后勤供应入口位置。
（3）提示。

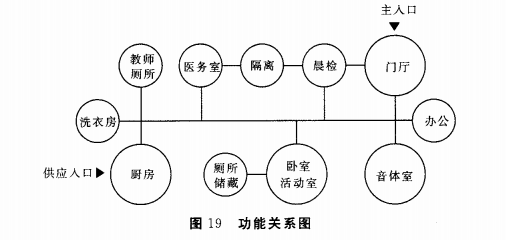

a.幼儿园主要功能关系示意图（图19）。

b.幼儿园卧室活动室、音体室必须朝南布置，南向为落地窗，其他房间应有自然采光通风。c.幼儿园平面用单线绘制，不必表示门窗洞口。
幼儿园各功能单元平面图见图20。
