建筑结构
1．任务描述
如下图所示为一山区希望小学的平面图，砖墙承重，采用下面提供的木屋架、木斜梁、木檩条按立面要求，在图上绘出四坡屋面木结构布置图。要求结构合理，并符合任务书与规范的要求。本地区无抗震要求，其地基能承受正常荷载。


2．任务说明
(1)根据结构要求可加必要的砖墩，不允许在房间内加柱。
(2)屋面做法为木檩条，上做瓦屋面。木檩条跨度不允许超过4500mm，水平间距900mm，屋面坡度1：2。

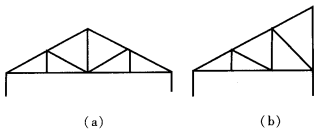

(3)木屋架采用下面提供的两种类型。


1)跨度超过6000mm、小于12000mm者用木屋架。
2)跨度不超过6000mm者应采用简支的木斜梁。
3)应利用砖墙支承檩条代替木屋架。
4)木檩条跨度不允许超过4500mm，屋脊处设一根檩条。
5)走廊处非木屋架部分应用钢筋混凝土梁，上砌砖墙支承檩条。
6)挑檐宽900mm，挑檐处加挑檐木，以搁置檐檩。
7)屋架支承点处的内砖墙应增加砖墩。
3．任务要求
使用所提供的图例，画出以下结构构件，并标明代号：
(1)屋面屋架布置；
(2)屋面木斜梁布置（只布置①-②轴
轴）；
(3)屋面檩奈布置（只布置①②轴）；
(4)走廊顶上混凝土梁上面砌砖支承檩条（门窗过梁不必表示）（只布置走廊处）；
(5)挑檐木布置（只布置轴）；
(6)支承檩条的砖墙，不包括外墙（只布置⑦-轴用图例表示）；
(7)增加的砖墩。

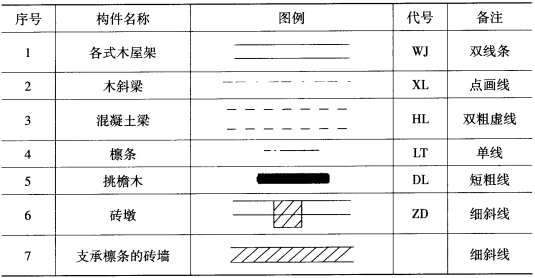

4．图例


5．选择题
(1)该建筑的屋面共由( )个斜面组成。
A．9
B．10
C．11
D．12
(2)该建筑的屋面共有( )处天沟。
A．3
B．4
C．5
D．6
(3)整个屋面最少需要( )榀三角形整屋架。
A．3
B．4
C．5
D．6
(4)整个屋面布置中需要( )榀半屋架。
A．10
B．11
C．12
D．14
(5)①-②轴之间有( )根檩条。（按简支计算）
A．18
B．20
C．22
D．24
(6)①-②轴与E-F轴之间共有木斜梁( )根。
A．6
B．7
C．8
D．9
(7)走廊处土砌砖墙支承檩条的钢筋混凝土梁，最少需( )根。（不包括门窗过梁）
A．6
B．7
C．8
D．9
(8)
轴屋面檐部共需( )根挑檐木。
A．7
B．8
C．9
D．11
(9)
⑦-轴共有( )道用以支承屋面檩条的砖墙。
A．2
B．3
C．4
D．5
(10)在内墙上至少应增加( )个支承木屋架的砖墩。
A．2
B．3
C．4
D．5

【正确答案-参考解析】：参加考试可见
