【设计条件】

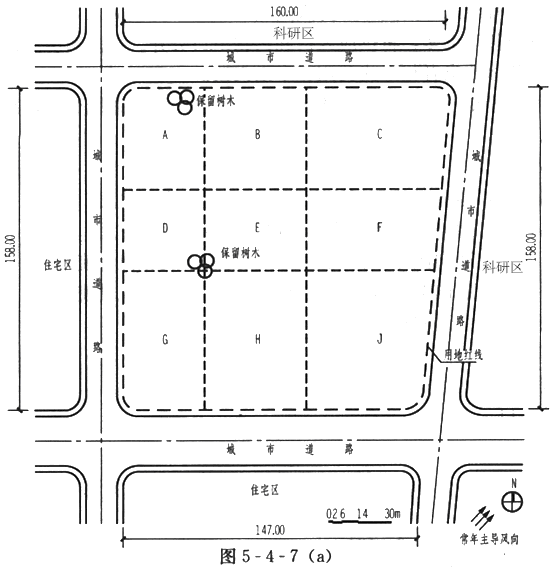

·拟在一平坦用地上建一座300床综合医院，其用地及周边环境(图5-4-7a)，建设内容如下。

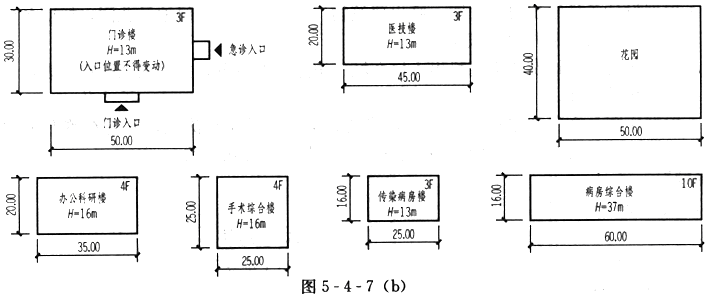

(1)建筑物：①门诊楼一栋；②医技楼一栋；③办公科研楼一栋；④病房综合楼一栋(包括病房、营养厨房)；⑤手术综合楼一栋(包括手术及中心供应)；⑥传染病房楼一栋。建筑物平面形状、尺寸、层数、高度，如图5-4-7(b)所示。
(2)场地：①门诊楼及病房楼设出入口广场；②机动车停车场面积不小于1500m，可分散布置；③花园平面尺寸50m×40m。
·规划及设计要求：
(1)医院出入口距道路红线交叉点不小于40m。
(2)建筑退用地红线不小于5m。
(3)传染病房楼与其他建筑的间距不小于30m且不得邻城市干道布置。
(4)花园主要供住院病人使用，必须设于病房楼的南面。
(5)建筑物均为正南北向布置。
(6)根据需要设置连廊，连廊宽不小于5m。
(7)必须保留用地中原有古树。
(8)设计条件所提供的建筑物及花园的平面尺寸，形状不得变动。
·设计需符合国家有关规范。
【任务要求】
·根据设计条件绘出总平面图，画出建筑物、场地、道路、绿地及花园，标明各建筑物名称，停车场画出范围并用P表示。
·标注医院的门诊及传染病科出入口在城市道路处的位置，并用黑三角符号表示。
·标注相关尺寸。
·根据作图，在下列单选题中选出正确的答案并将其字母涂黑，并且在答题卡"选择题"内将对应题号的对应字母用2B铅笔涂黑，二者选项必须一致。
【选择题】
1.传染病房楼位于：
A.A-B地块
B.C地块
C.G地块
D.J地块
2.手术综合楼位于：
A.A-D地块
B.B地块
C.E地块
D.G-H地块
3.门诊楼位于：
A.A-B地块
B.B-C地块
C.E-F地块
D.G-H-J地块
4.医院的门诊出入口位于用地的：
A.南面
B.北面
C.东面
D.西面
【题目】



【设计要点】
1.医院总体功能组成
综合医院功能分区主要有以下几种。
(1)医疗区：门诊部、急诊部、住院部。
(2)医技区：检验科、理疗科、放射科、手术部、中西药房等。
(3)后勤供应区：营养食堂、职工食堂、洗衣房、锅炉房、浴室、汽车库、设备用房。
另外还有行政办公区，还有可能设置教学、生活区等。
2.医院出入口的设置
医院基地至少应有出入口两处，一为人员出入口，二为供应入口兼污物出口。有条件的情况下最好设置三处甚至更多，将供应入口和污物出口分开。住院病房应设单独出入口及路线，不要和门诊、急诊的患者相混或共用一个出入口。
传染病科必须设置专门出入口。尸体运送应避免和出入院路线交叉，并避免经门诊诊察室或病房楼前面。
(1)人员出入口
1)医院主出入口：通向医疗区门诊出入口--门诊病人使用
2)医院次出入口：通向医疗区急诊出入口--急诊病人使用
通向医疗区住院部--住院病人及探视者使用
通向医技区医务人员出入口--医务人员使用
3)医院单独出入口：通向传染病区出入口
(2)供应入口
1)医疗器械和用品入口；
2)生活用品入口。
(3)污物出口
1)尸体出口；
2)废弃物出口。

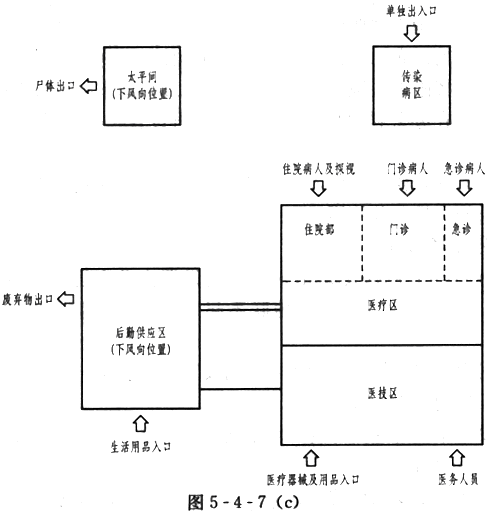

3.总平面布置要点(图5-4-7c)
(1)功能分区合理，建筑布局紧凑，动静分开，交通便捷、管理方便，应考虑发展或改、扩建余地。各种出入口设置合理，互不交叉。医院尤其要注意的是洁污路线的分开，避免交叉感染。
(2)医疗区和医技区是医院的主要建筑，应位于基地的中心位置，其中门诊部、急诊部应面对主要道路，位于医院主要出入口附近。门诊部、急诊部及住院部应有各自独立的建筑入口，门口应设置车辆停放场地。急诊部出入口应明显易找，避免与其他流线交叉，入口设置应便于急救车出入，室外有足够的回车、停车场地。急诊部的一部分人需要立即住院治疗，因此急诊部应与住院部联系方便。
(3)住院部的病房应设在朝向最好的位置。医院半数以上的病房，在冬至日这天获得满窗日照时间应大于等于3h。考虑到卫生因素，病房的采光一侧和其他建筑的间距应大于或等于12m。
(4)后勤供应区用房应位于医院的下风向，与医疗区保持一定的距离或路线互不交叉干扰，同时又方便为医疗、医技区服务。

【正确答案-参考解析】：参加考试可见
