【设计条件】

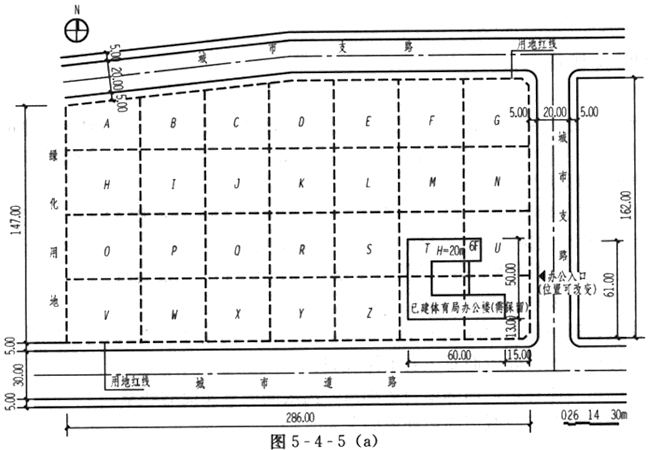

·某城市拟建一体育运动中心，其用地及周边环境，如图5-4-5(a)所示，建筑内容包括：

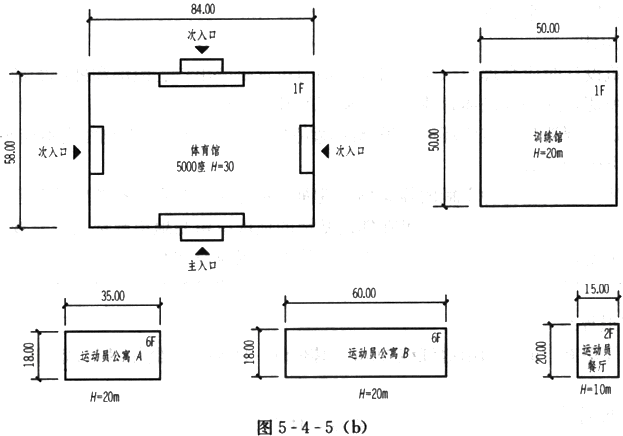

(1)建筑物：①5000座体育馆一座；②训练馆一座；③运动员公寓两栋；④运动员餐厅一栋。各建筑形状及平面，如图5-4-5(b)所示。
(2)场地：①体育馆主入口前广场4000m；②集中停车场面积4000m；③电视转播车停车位4个，每车位按4.5m×11m设置；④自行车停车面积1200m；⑤贵宾停车面积800m；⑥运动员专用大客车停车位5个，每个车位按4m×13m设置。
·规划及设计要求
(1)建筑物退南侧用地红线不小于20m，退其他方向用地红线不小于15m。
(2)体育馆主入口处应面对主要道路设置。
(3)训练馆与体育馆，训练馆与运动员公寓之间应有便捷的联系。
(4)考虑建筑布置与城市周边环境的关系。
(5)当地的日照间距系数为1.2。
(6)运动员餐厅仅对内营业，运动员餐厅与公寓之间可用连廊连接(连廊自行设置)。
(7)体育馆周边18m范围内不得设置建筑物及停车场。
(8)已建体育局办公楼需保留。
·设计应符合国家有关规范。
【任务要求】
·根据设计条件绘制总平面图。画出建筑物、场地、道路等，并注明各建筑物及场地名称。
·标出停车场面积，画出电视转播车车位及运动员专用大客车车位。
·标明用地上的观众停车场、办公、运动员等对外的出入口。
·标注满足日照，防火等要求的相关尺寸。
·各建筑物的形状尺寸不得变动，不可旋转。
·根据作图，在下列单选题中选出正确的答案并将其字母涂黑，并且在答题卡"选择题"内将对应题号的对应字母用2B铅笔涂黑，二者选项必须一致。
【选择题】
1.根据作图，体育馆布置与下列哪组地块内？
A.J-K-L-Q-R-S
B.H-I-J-O-P-Q
C.I-J-K-P-Q-R
D.C-D-E-J-K-L
2.根据作图，训练馆布置与下列哪组地块内？
A.A-B-C-H-I-J
B.H-I-O-P-V-W
C.E-F-G-L-M-N
D.D-E-K-L-R-S
3.根据作图，运动员公寓布置与下列哪组地块内？
A.A-B-C-H-I-J
B.K-L-R-S-Y-Z
C.E-F-G-L-M-N
D.H-I-O-P-V-W
【题目】


【设计要点】
体育建筑是民用建筑中较为特殊的一种建筑形式。体育建筑的比赛、训练场馆的特点是占地面积大，人员数量大。因此在进行场地设计时应充分考虑其防火和疏散问题。
1.体育中心基地基本要求
(1)交通方便。基地应至少有一面或两面邻近城市干道。该道路应有足够的宽度以保证城市和体育中心内及机动车、非机动车及步行人流的交通和疏散。
(2)便于利用城市已有的上下水、煤气、供热、供电等基础设施。
(3)有较好的物理环境。与污染源、高压线路、易燃易爆物品场所之间的距离达到有关防护规定。
(4)在可能的条件下与城市绿化和水面等相结合，创造较好的自然环境。
(5)注意体育设施的使用对周围环境的影响。
2.总体布局
(1)建筑布局合理，功能分区明确，交通组织顺畅，管理维修方便。
(2)满足各项运动项目的朝向、光线、风向、风速、安全、防护、照明等要求。
3.出入口设置
(1)基地出入口设置应明显，不宜少于两处。并以不同方向通向城市道路。观众出入口的有效宽度不宜小于0.15m/百人，并不小于5m的室外安全疏散指标。
(2)观众疏散道路应避免集中人流与机动车流相互干扰，其宽度不宜小于室外安全疏散指标。
(3)根据功能分区应合理安排建筑的各类人员出入口。比赛用建筑和设施应保证观众的安全和有序入场及疏散，应避免观众和其他人流(如运动员、贵宾等)的交叉。
(4)观众出入口处应留有疏散通道和集散场地，场地不得小于0.2m/人，可充分利用道路、空地、屋顶、平台等。
4.交通组织
体育建筑设计时应合理组织交通路线，均匀布置疏散出口、内部和外部的通道，使分区明确，路线短捷，这是满足体育建筑日常使用的基本要求。
体育建筑周围消防车道应环通，道路净宽度不应小于3.5m，上空净高不应小于4m。
5.停车场设计要求
(1)基地内应设置各种车辆的停车场，其面积指标应符合当地有关主管部门规定。
(2)如因条件限制，停车场也可在邻近基地的地区，由当地市政部门统一规划设置。但部分专用停车场，如贵宾、运动员、工作人员等停车场应设在基地内。
(3)承担正规或国际比赛的体育设施，在设施附近应设有电视转播车的停放位置。
