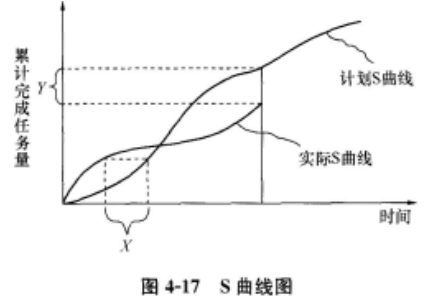

单选题 在如图4-17所示的S曲线中，下列选项叙述正确的是（）。

A.X表示拖延的时间，Y表示拖欠的任务量

B.X表示超前的时间，Y表示拖欠的任务量

C.X表示拖延的时间，Y表示超额完成的任务量

D.X表示超前的时间，Y表示超额完成的任务量

正确答案： B

登录查看解析进入题库练习

答案解析:

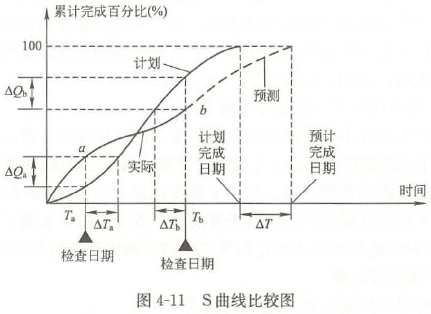

工程项目实际进度超前或拖后的时间在S曲线比较图中可以直接读出实际进度比计划进度超前或拖后的时间。如图4-11所示，△Ta表示Ta时刻实际进度超前的时间；△Tb表示Tb时刻实际进度拖后的时间。
工程项目实际超额或拖欠的任务量在S曲线比较图中也可直接读出实际进度比计划进度超额或拖欠的任务量。如图4-11所示，△Qa表示Ta时刻超额完成的任务量，△Qb表示Tb时刻拖欠的任务量。

相关知识：第二节实际进度与计划进度的比较方法
