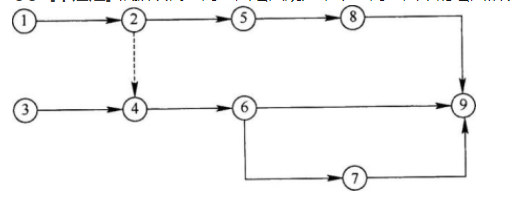

单选题 根据双代号网络图绘图规则，下列网络图中的绘图错误是（）。
A.节点编号有误
B.存在循环回路
C.多个起点节点
D.多个终点节点
正确答案： C
答案解析: 本题考核的是双代号网络计划的绘图规则。双代号网络计划的绘图规则：
（1）双代号网络图必须正确表达已定的逻辑关系；
（2）双代号网络图中，严禁出现循环回路；
（3）双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；
（4）双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；
（5）当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制；
（6）绘制网络图时，箭线不宜交叉；
（7）双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；
（8）双代号网络图应条理清楚，布局合理。
