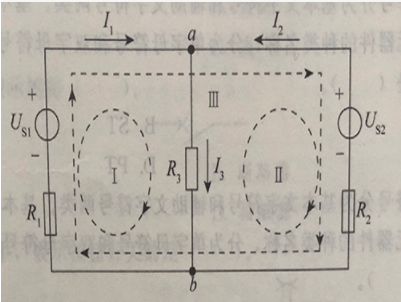

关于下图，以下说法正确的是（）。

单选题 关于下图，以下说法正确的是（）。

A.图中有6个节点

B.图中有2个回路

C.图中有2个网孔

D.对于a点，I1-I2=I3

正确答案： C

答案解析: 电路中3条或3条以上支路的汇交点称为节点。图中有2个节点，即a点和b点，所以选项A错误电路中任一闭合路径称为回路，回路是由一条或多条支路组成的。图中电路有3个回路，即Ⅰ、Ⅱ、Ⅲ回路，所以选项B错误；网孔是一种特殊回路，在这些回路内不含有其他支路或回路。对于平面电路，网孔一定是独立回路。图中电路有2个网孔，即Ⅰ、Ⅱ回路，它们是独立的回路所以选项C正确；在任一时刻，流入某一节点的电流之和等于从该节点流出的
