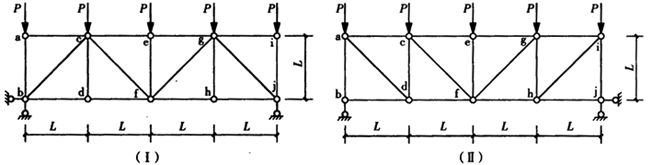

单选题 关于图示桁架(Ⅰ)、(Ⅱ)，说法不正确的是( )。
A.图(Ⅰ)中竖腹杆轴力从跨中到支座逐渐增大
B.图(Ⅰ)中斜腹杆与图(Ⅱ)中斜腹杆轴力最大值的绝对值相等
C.图(Ⅰ)中df杆与图(Ⅱ)中df杆受力相等
D.图(Ⅰ)中ce杆与图(Ⅱ)中ce杆受力相等
正确答案： A

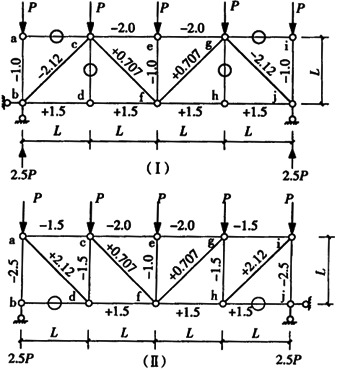

答案解析: 题图(Ⅰ)、(Ⅱ)均为平行弦桁架，但腹杆布置不同，图(Ⅰ)端斜杆为下降式，图(Ⅱ)为上升式，图(I)中杆ac、gi、cd、曲为零杆，图(Ⅱ)中杆bd、hi为零杆。根据分析（用整体平衡、截面法、节点法），可得桁架(I)、(Ⅱ)各杆内力如下图所示。注：图中杆件内力系数为当P=1.0时的数值。
从题图中，可得出桁架杆件内力分布规律如下：
1．图(Ⅰ):下弦为拉杆，内力数值相同。上弦有零杆、压杆；竖杆有零杆、压杆；斜杆有拉杆、压杆。2．图(Ⅱ)：下弦有零杆、拉杆；上弦为压杆，越往跨中越大；竖杆为压杆，越往跨中越小；斜杆为拉杆，越往跨中越小。从以上分析中可得知，题中选项A的表述是错误的，其他项表述正确。
相关知识：二、建筑结构与结构选型
